Khoa học về độ bền uốn nguội: TPU đạn đạo 1000D và tính toàn vẹn của đường may trong các kịch bản dưới 0

Việc chỉ định một túi khô hạng nặng dựa trên bảng thông số kỹ thuật ở nhiệt độ phòng tiêu chuẩn là một lỗi mua sắm phổ biến. Ở 25°C, hầu hết các màng polyurethane (TPU) nhựa nhiệt dẻo thương mại đều thể hiện độ bền kéo và độ đàn hồi tuyệt vời. Giảm môi trường hoạt động xuống -30°C trong hoạt động tìm kiếm và cứu nạn chiến thuật (SAR) hoặc triển khai trên biển ngoài đại dương, và vật lý vật liệu sẽ thay đổi hoàn toàn. Rào cản linh hoạt trở thành một trách nhiệm dễ vỡ.

Dành cho các nhà quản lý chuỗi cung ứng về kỹ thuật thiết bị quan trọng trong công ty của chúng tôihướng dẫn túi khô chìm (Lộ trình trụ cột), việc triển khai dưới 0 còn tồn tại đòi hỏi phải hiểu về sự kết tinh ở nhiệt độ thấp. Khi một chiếc túi đã chất hàng bị rơi xuống nền đất đóng băng hoặc bị buộc chặt dưới tác động của sóng, sự cố hiếm khi xảy ra do rách vải sạch. Đó là một vết nứt cắt bề mặt dọc theo đường hàn tần số cao. Đó là nơi sản xuất tiêu chuẩn ngoài trời không thành công.

Điểm mù chuyển tiếp thủy tinh: Polyester so với Polyether TPU

Trên sàn nhà máy, các cửa hàng hợp đồng chung coi tất cả các lớp phủ TPU như nhau. Họ tập trung chủ yếu vào chất phủ vải, lựa chọn loại vải dệt đạn đạo cỡ lớn 1000D trong khi hoàn toàn bỏ qua công thức hóa học của ma trận polyme được ép vào loại dệt đó.

Lớp phủ TPU gốc polyester hoạt động tốt trong các thử nghiệm mài mòn cơ học tiêu chuẩn. Tuy nhiên, nhiệt độ chuyển hóa thủy tinh của chúng – điểm mà ma trận polyme chuyển từ trạng thái dẻo, cao su sang cấu trúc thủy tinh cứng, giòn – rất cao, thường ở khoảng -15°C. Khi tiếp xúc với môi trường biển hoặc núi cao dưới 0, chuỗi phân tử polyester sẽ mất tính di động. Khi uốn lặp đi lặp lại, các vết nứt nhỏ phát triển bên trong lớp phủ, dẫn đến sự phân tách cơ học nhanh chóng khỏi lớp dệt cơ bản.

Các hoạt động chiến thuật và tìm kiếm cứu nạn yêu cầu các công thức TPU dựa trên Polyether chuyên dụng. Cấu trúc hóa học polyether duy trì độ linh động của phân tử xuống tới -40°C hoặc thấp hơn. Tính linh hoạt ở nhiệt độ thấp này là không thể thay đổi đối với thiết bị phải chịu đựng các lực vật lý khắc nghiệt được mô tả trong phân tích của chúng tôi vềtúi khô trên boong cấp biển dưới sóng dâng. Nếu không có nền tảng vật liệu này, hàng rào chống thấm nước sẽ bị nứt dọc theo các đường uốn cong rất lâu trước khi nhiệm vụ hoàn thành.

Vật lý của nồng độ ứng suất chuyển tiếp cạnh

Bề mặt đường may của túi khô hàn RF chịu ứng suất nhiệt động lớn trong chu trình sản xuất. Trong quá trình xử lý tần số cao 27,12 MHz, các phân tử phân cực của TPU bị kích thích, làm tan chảy các lớp từ trong ra ngoài để tạo thành cấu trúc phân tử nguyên khối.

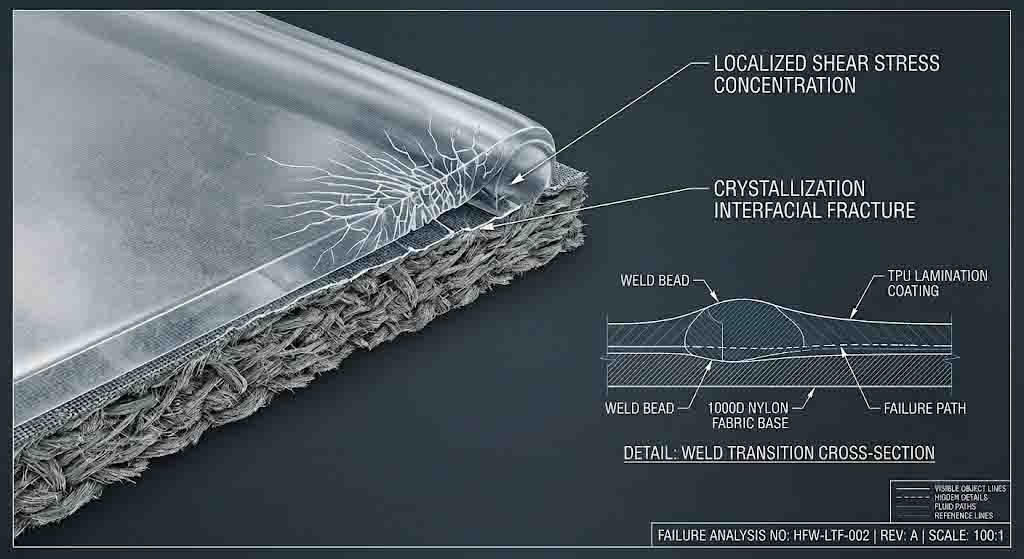

Vùng nguy hiểm là đường chính xác nơi phần hàn gặp lớp vỏ linh hoạt không được hàn - phần chuyển tiếp của cạnh. Nếu sự phân bổ áp suất khí nén trên khuôn đồng thau được gia công tùy chỉnh thậm chí thay đổi dù chỉ một phần milimet, thì nó sẽ tạo ra một bước cực mỏng ở ranh giới này. Trong điều kiện dưới 0, khi vật liệu trải qua quá trình giảm tốc hoặc tải tác động nhanh, bước vi mô này hoạt động như một bộ tập trung ứng suất dữ dội. Nền polyme giòn không thể tiêu tán năng lượng thông qua biến dạng đàn hồi. Nó cắt ngay lập tức ở đường ranh giới, một cơ chế hư hỏng nghiêm trọng mà chúng tôi liên tục loại bỏ thông qua chuyên môn của mình.giao thức sản xuất thiết bị chống nước chiến thuật.

Loại bỏ sự tách lớp thông qua ổn định nhiệt sau hàn

Việc giải phóng áp suất khí nén từ khuôn hàn RF ngay khi trường điện từ tắt là nguyên nhân dẫn đến hư hỏng đường may tiềm ẩn. Khi các chuỗi polymer bị nóng chảy dưới tần số cao, chúng đòi hỏi một chu trình dừng làm mát cụ thể dưới lực nén liên tục để căn chỉnh và giảm căng thẳng cho khớp một cách hợp lý.

Việc cắt ngắn chu kỳ làm mát này xuống 0,5 giây sẽ làm tăng công suất của nhà máy nhưng sẽ giữ lại ứng suất cắt dư lớn bên trong vùng hàn. Khi đường may đó gặp sốc cực lạnh, ứng suất bên trong kết hợp với tải trọng môi trường bên ngoài, gây ra vết nứt tự phát mà không có tác động rõ ràng từ bên ngoài. Dây chuyền sản xuất xe và túi chiến thuật của chúng tôi thực hiện ổn định nhiệt sau hàn tự động. Dụng cụ bằng đồng giữ lớp hợp nhất dưới lực nén chính xác cho đến khi nhiệt độ giảm xuống dưới ngưỡng kết tinh lại của polymer, đảm bảo liên kết phân tử đồng nhất có khả năng tồn tại trong dung sai rung động khắc nghiệt mà các ứng dụng nặng như yêu cầukỹ thuật hành lý xe gắn máy cuộc biểu tình Hardcore.

Xác thực độ tin cậy của đường may ở nhiệt độ thấp

Một nhà máy không thể chứng minh các chỉ số chất lượng của mình khi lạm dụng hiện trường mô phỏng chỉ là phỏng đoán. Kiểm tra bằng mắt không thể xác định được các lỗ rỗng vi mô bên trong hoặc độ giòn kết tinh polymer ẩn bên trong đường hàn đạn đạo 1000D nặng.

Chúng tôi xác nhận các bản dựng dành cho môi trường khắc nghiệt của mình bằng cách trích xuất các phiếu giảm giá vật liệu từ quá trình sản xuất và cho chúng thử nghiệm độ uốn động ở nhiệt độ thấp theo chu kỳ bên trong các buồng môi trường chuyên dụng. Sau khi điều hòa ở nhiệt độ lạnh, các mẫu này trải qua thử nghiệm nổ T-peel và thủy tĩnh có tính phá hủy được đối chiếu với nội bộ của chúng tôi.Tiêu chuẩn kiểm tra áp suất thủy tĩnh 1.0 Bar. Tiêu chí đạt là nhị phân: không có vết nứt vi mô trong 10.000 chu kỳ uốn liên tục ở -30°C và sự di chuyển chất lỏng bằng không tuyệt đối qua bề mặt đường may dưới áp suất cực đại. Vòng xác nhận không khoan nhượng này cung cấp cho các giám đốc mua sắm toàn cầu khả năng bảo mật cấu trúc có thể kiểm tra được, không xảy ra lỗi.

Câu hỏi thường gặp về kỹ thuật cho việc mua sắm dưới 0
