Túi khô giải trí và túi khô chiến thuật trông gần giống nhau trên trang sản phẩm. Hình dạng cơ bản giống nhau, màu đen giống nhau và thường có cùng tuyên bố về khả năng chống thấm nước. Các yêu cầu kỹ thuật đằng sau những tuyên bố đó—và điều gì xảy ra khi chúng không được đáp ứng—là nơi kết thúc so sánh.
Khi trọng tải là một đài phát thanh được mã hóa trị giá 15.000 đô la, bộ dụng cụ chấn thương của một đội hoặc thiết bị liên lạc vệ tinh duy nhất mà đơn vị cứu hộ mang vào vùng hẻo lánh, lỗi đường may hoặc việc đóng cửa bị xâm phạm không phải là yêu cầu bảo hành. Đó là một lỗi vận hành với hậu quả không có quy trình hoàn trả. Các nhân viên thu mua tìm nguồn cung ứng cho các ứng dụng này đang làm việc dựa trên tiêu chuẩn rủi ro khác với những người mua thương mại ngoài trời và các thông số kỹ thuật xây dựng cần phải phản ánh điều đó.
Báo cáo nghiên cứu chuyên sâu này đề cập đến ba tình huống trong đó việc xây dựng túi khô thương mại tiêu chuẩn tạo ra các lỗi có thể dự đoán được trong các điều kiện chiến thuật và SAR—và các thông số kỹ thuật ngăn chặn các lỗi đó.
Kịch bản 1: Đổ bộ trên biển - Hệ thống đóng cửa như một lỗ hổng chiến thuật
Trong quá trình chèn RHIB khi có sóng lớn, một chuyên gia truyền thông đang mang một đài được mã hóa trong một túi PVC có nắp cuộn được lấy từ một kênh thương mại tiêu chuẩn. Túi đáp ứng đặc điểm kỹ thuật chống nước cơ bản của thiết bị. Khi đến gần, một tác động của sóng sẽ làm dịch chuyển cổ áo cuộn. Con dấu bị vỡ. Nước mặn xâm nhập vào các thiết bị điện tử. Nhóm mất liên lạc tại thời điểm chèn.
Lỗi không phải là lỗi của người vận hành theo bất kỳ ý nghĩa nào. Việc đóng nắp cuộn hoạt động đáng tin cậy khi người vận hành có hai tay rảnh, một chút thời gian để thực hiện trình tự gấp một cách chính xác và điều khiển động cơ tinh tế để tạo lực căng đều trên cổ áo trước khi oằn. Việc chèn lướt trong bộ đầy đủ, trong bóng tối, dưới áp lực thời gian sẽ loại bỏ đồng thời cả ba điều kiện đó. Thiết kế đóng giả định bối cảnh hoạt động không tồn tại tại thời điểm túi thực sự cần được niêm phong.
Đây là điểm khác biệt quan trọng đối với việc mua sắm mang tính chiến thuật: việc đóng cửa hoạt động trong các điều kiện được kiểm soát nhưng xuống cấp khi bị căng thẳng là một trách nhiệm pháp lý chứ không phải là một thông số kỹ thuật. PVC làm vật liệu vỏ tạo ra vấn đề thứ cấp trong môi trường biển. Tiếp xúc với nước mặn kéo dài, tải tia cực tím và uốn cong cơ học lặp đi lặp lại làm suy giảm chất hóa dẻo mang lại cho PVC tính linh hoạt. Vật liệu được thực hiện đầy đủ khi bắt đầu chu kỳ triển khai sẽ hoạt động khác đi sau ba tháng sử dụng tại hiện trường. Đối với thiết bị mang thiết bị điện tử không thể thay thế, cửa sổ xuống cấp đó là không thể chấp nhận được.
Tiêu chuẩn xây dựng: Đóng kín cơ khí và xác nhận thanh 1.0

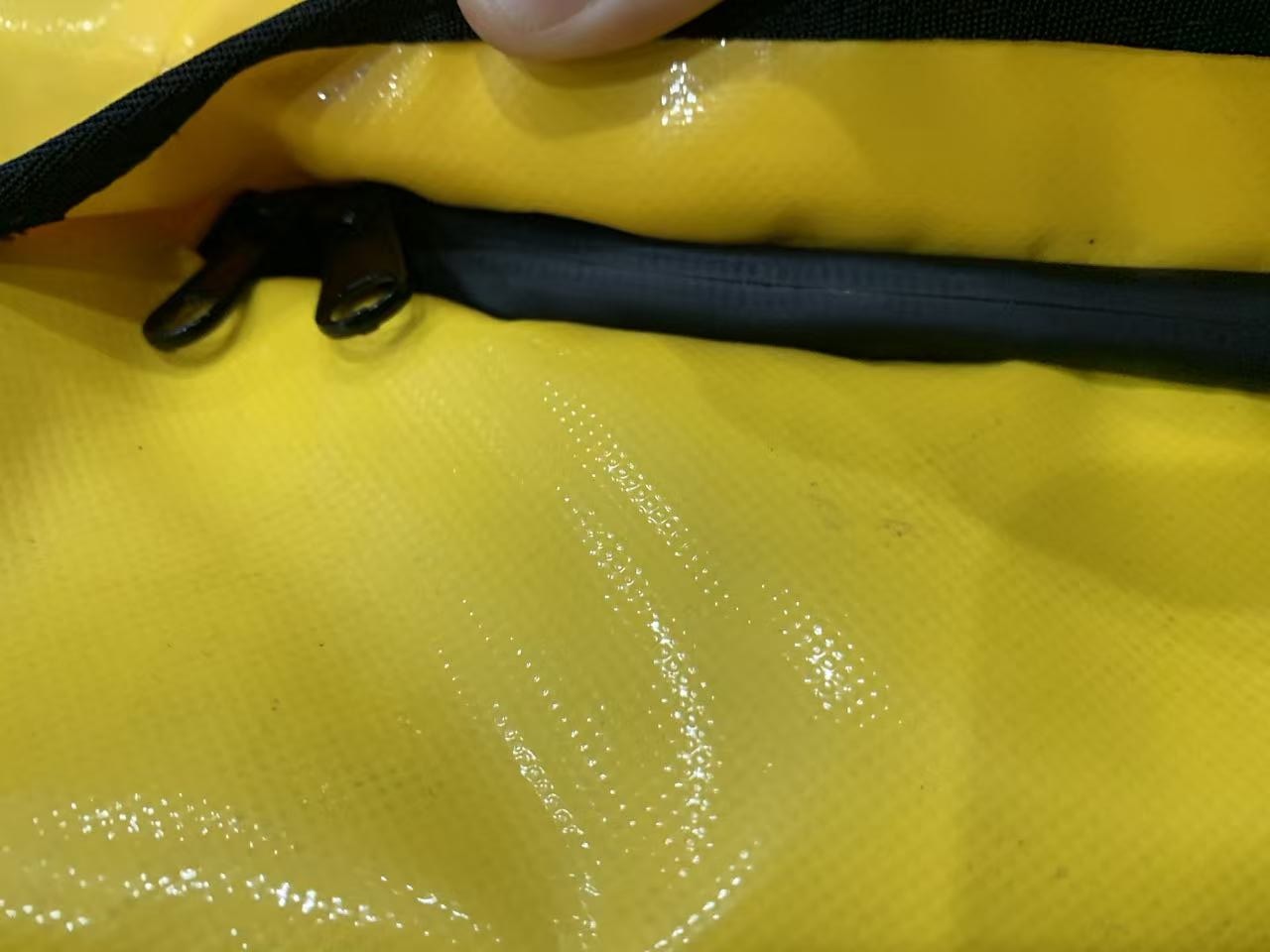

Hệ thống dây kéo kín khí loại bỏ biến số thực hiện của người vận hành. Những phần đóng này—sử dụng các rãnh polyme ép đùn có thể khóa liên động một cách cơ học khi được gài vào—tạo ra một lớp bịt kín như một chức năng của thiết kế phần đóng hơn là chất lượng của kỹ thuật của người vận hành. Không có trạng thái bịt kín một phần. Dây kéo bị kẹt và kín khí hoặc không đóng được. Dưới tác động của sóng, áp lực sóng hoặc bị nhấn chìm không kiểm soát, miếng đệm không bị dịch chuyển vì nó không được giữ cố định nhờ lực căng của vải khi gấp.
Kết hợp với các đường nối hàn RF 27,12 MHz khắp thân túi, kiến trúc này giữ áp suất thủy tĩnh bên trong 1,0 Bar mà không phát ra bong bóng vi mô tại bất kỳ điểm nào. One Bar là áp suất tương đương với cột nước cao 10 mét—cao hơn nhiều so với tải trọng động do tác động của sóng và đủ để chủ động nhấn chìm ở độ sâu hoạt động. Cấu trúc tương tự tồn tại khi bị nhấn chìm cũng vẫn tồn tại khi được sử dụng làm thiết bị tuyển nổi khẩn cấp: các vùng hàn hợp nhất phân tử không bị nổ tung dưới áp suất bên trong vì không có sự gián đoạn về cấu trúc để gây ra hư hỏng.
Các bộ phận dây kéo cho các ứng dụng này phải được kiểm tra áp suất riêng lẻ như các bộ phận đầu vào trước khi bắt đầu sản xuất. Hai lô khóa kéo từ cùng một nhà cung cấp có thể trông giống hệt nhau và hoạt động khác nhau dưới áp lực; sự thay đổi chỉ xuất hiện trong điều kiện thử nghiệm chứ không phải kiểm tra bằng mắt. Kiểm tra đầu vào trên mỗi đơn vị là cổng đáng tin cậy duy nhất.
Kịch bản 2: Khai thác SAR ở dãy Alps - Lỗi PVC trong điều kiện vận hành dưới 0
Một nhóm SAR trên núi cao đang tiến hành sơ tán nạn nhân trong điều kiện bão tuyết ở -20°C. Bác sĩ cần bộ dụng cụ chấn thương từ túi khô PVC. Chiếc túi đã để lạnh hàng giờ đồng hồ. PVC vốn linh hoạt ở khu vực dàn dựng giờ đã trở nên cứng nhắc. Khi nhân viên y tế tác dụng lực để mở túi, lớp vỏ bên ngoài sẽ bị gãy theo đường gấp. Bộ dụng cụ chấn thương bị ảnh hưởng bởi trận bão tuyết. Chiếc túi không còn chức năng nữa.
Nứt nguội PVC không phải là lỗi sản phẩm hoặc lỗi kiểm soát chất lượng - đó là hành vi có thể dự đoán được của vật liệu mà các bảng thông số kỹ thuật của PVC thừa nhận. Các chất hóa dẻo mang lại tính linh hoạt cho PVC ở nhiệt độ môi trường dần dần di chuyển ra khỏi nền polyme, một quá trình được tăng tốc nhờ tiếp xúc với tia cực tím và chu trình nhiệt lặp đi lặp lại. Dưới khoảng -10°C, độ cứng của PVC tăng lên đáng kể. Dưới -20°C, vật liệu có thể bị gãy dưới dạng ứng suất uốn mà việc xử lý tại hiện trường thường xuyên tạo ra. Hoạt động SAR ở dãy Alpine hoạt động ở những nhiệt độ này là điều đương nhiên chứ không phải là điều kiện khắc nghiệt.
Vấn đề truy cập hoạt động song song. Ở nhiệt độ -20°C trong điều kiện bão tuyết, nhân viên y tế phải đeo găng tay thám hiểm hoặc găng tay cách nhiệt dày. Kiểm soát động cơ tốt được giảm đáng kể. Việc đóng cửa dạng cuộn yêu cầu phải gập đều trên toàn bộ chiều rộng cổ áo, độ căng của khóa ổn định và hai tay rảnh để vận hành chính xác. Trong những điều kiện đó, một lần đóng mất mười lăm giây sẽ trở thành một lần đóng mất sáu mươi giây—hoặc không thể đóng kín một cách đáng tin cậy khi đóng lại sau khi bộ dụng cụ được lấy ra. Đối với việc tiếp cận y tế khẩn cấp, khoảng cách về thời gian và độ tin cậy đó rất quan trọng.
Tiêu chuẩn xây dựng: TPU thời tiết lạnh và khả năng tiếp cận bằng găng tay
Nylon phủ TPU 840-Denier duy trì độ linh hoạt hoàn toàn ở -30°C vì đặc tính đàn hồi của nó phụ thuộc vào cấu trúc chứ không phụ thuộc vào chất dẻo. Vật liệu không thay đổi hành vi một cách có ý nghĩa trong phạm vi nhiệt độ của các hoạt động SAR trên núi cao. Những đường gấp uốn cong mà không bị nứt vào mùa hè cũng có tác dụng tương tự trong điều kiện bão tuyết. Các điểm gắn phần cứng chịu tải trong thời tiết ấm áp sẽ chịu cùng tải ở -20°C.
Số lượng denier 840D giải quyết cụ thể các điều kiện mài mòn của hoạt động SAR trên núi cao. Bề mặt đá granit, mặt đá phủ băng, mép đinh móc và phần cứng rappel đều tạo ra ứng suất tiếp xúc khiến vải có độ denier thấp hơn không thể tồn tại nguyên vẹn. Một đội leo núi mang một bộ thiết bị duy nhất đến những địa hình không có thiết bị thay thế; đặc điểm kỹ thuật vật liệu cần xử lý đầy đủ các điều kiện tiếp xúc mà không cần can thiệp.
Truy cập dây kéo kín miệng rộng với tay cầm kéo thanh chữ T giải quyết trực tiếp vấn đề thao tác bằng tay đeo găng. Thanh chữ T cung cấp bề mặt bám phù hợp cho găng tay cách điện dày khi kéo bằng một tay. Dây kéo mở và đóng theo một chuyển động theo một hướng—không cần trình tự gấp, không cần điều chỉnh độ căng, không cần dùng hai tay. Truy cập y tế chỉ mất vài giây. Niêm phong lại sau khi chiết mất vài giây. Con dấu kín được duy trì bất kể việc đóng cửa được vận hành nhanh hay mạnh như thế nào.
Tình huống 3: Vận hành ban đêm - Chữ ký phần cứng và Lỗi ổ trục
Một nhà thầu quân sự cung cấp dây chuyền sản xuất túi khô chiến thuật theo yêu cầu kỹ thuật. Thông số kỹ thuật yêu cầu màu đen và túi có màu đen. Trong quá trình đánh giá bộ công cụ trước khi triển khai theo NVG, nhân viên thu mua phát hiện ra rằng phần cứng vòng chữ D là thép được đánh bóng, bề mặt khóa là polyme bán bóng và các mấu kéo có lớp phủ có độ bóng thấp vẫn tạo ra phản xạ có thể phát hiện được dưới ánh sáng hồng ngoại. Các túi không được chấp nhận hoạt động.
Kiểu lỗi này phổ biến đến mức có nguyên nhân nhất quán: thông số kỹ thuật mua sắm được viết bởi những người chưa bao giờ hoạt động dưới tầm nhìn ban đêm, do đó, các yêu cầu về khả năng tương thích NVG vốn là bản chất thứ hai đối với người vận hành chưa bao giờ được đưa vào thông số kỹ thuật bằng văn bản. Phần cứng ngoài trời thương mại được chỉ định về độ bền và hiệu quả chi phí. Vòng chữ D không gỉ được đánh bóng và khóa polyme bán bóng là những lựa chọn tuyệt vời cho những tiêu chí đó. Chúng không tương thích với các hoạt động chiến thuật ban đêm và không có nhà máy nào đi chệch khỏi phần cứng thương mại tiêu chuẩn trừ khi thông số kỹ thuật yêu cầu rõ ràng các lựa chọn thay thế không phản chiếu.
Sự cố chịu tải là một vấn đề riêng biệt và độc lập. Cấu trúc túi khô thương mại tiêu chuẩn khâu dây đeo vai và tay cầm trực tiếp xuyên qua màng vỏ chống thấm nước. Điều này tạo ra hai vấn đề đồng thời: thủng kim qua lớp chống thấm tại điểm đính kèm và sự tập trung ứng suất lên một số lượng nhỏ các điểm khâu khi tác dụng lực. Dưới sức nặng của bộ chiến thuật đã được nạp đạn—đạn dược, pin, thiết bị liên lạc và nước—các điểm gắn này là vị trí hư hỏng cấu trúc đầu tiên. Dây đeo tách ra khỏi thân túi khi chịu tải, thường là vào thời điểm mà người vận hành không có cơ hội xử lý.
Tiêu chuẩn xây dựng: Phần cứng không phản chiếu và điểm neo hàn RF
Thông số kỹ thuật phần cứng không phản chiếu dành cho các ứng dụng chiến thuật có nghĩa là vòng chữ D bằng nhôm anod hóa mờ hoặc thép đen hóa học, khóa polyme phẳng tối màu từ các nhà cung cấp như ITW Nexus và không có bề mặt phản chiếu nào ở bất kỳ đâu trên sản phẩm đã lắp ráp. Khi cần có nhãn hiệu hoặc dấu hiệu nhận dạng, mực hấp thụ tia hồng ngoại hoặc dập nổi mù sẽ thay thế sợi phản chiếu hoặc bản in tiêu chuẩn. Các thông số kỹ thuật này cần phải xuất hiện rõ ràng trong bản tóm tắt sản phẩm và cần được xác minh trên các mẫu sản xuất trong quá trình kiểm tra tương đương NVG—việc kiểm tra trực quan ban ngày đối với sản phẩm có lớp hoàn thiện mờ không xác nhận việc tuân thủ IR.

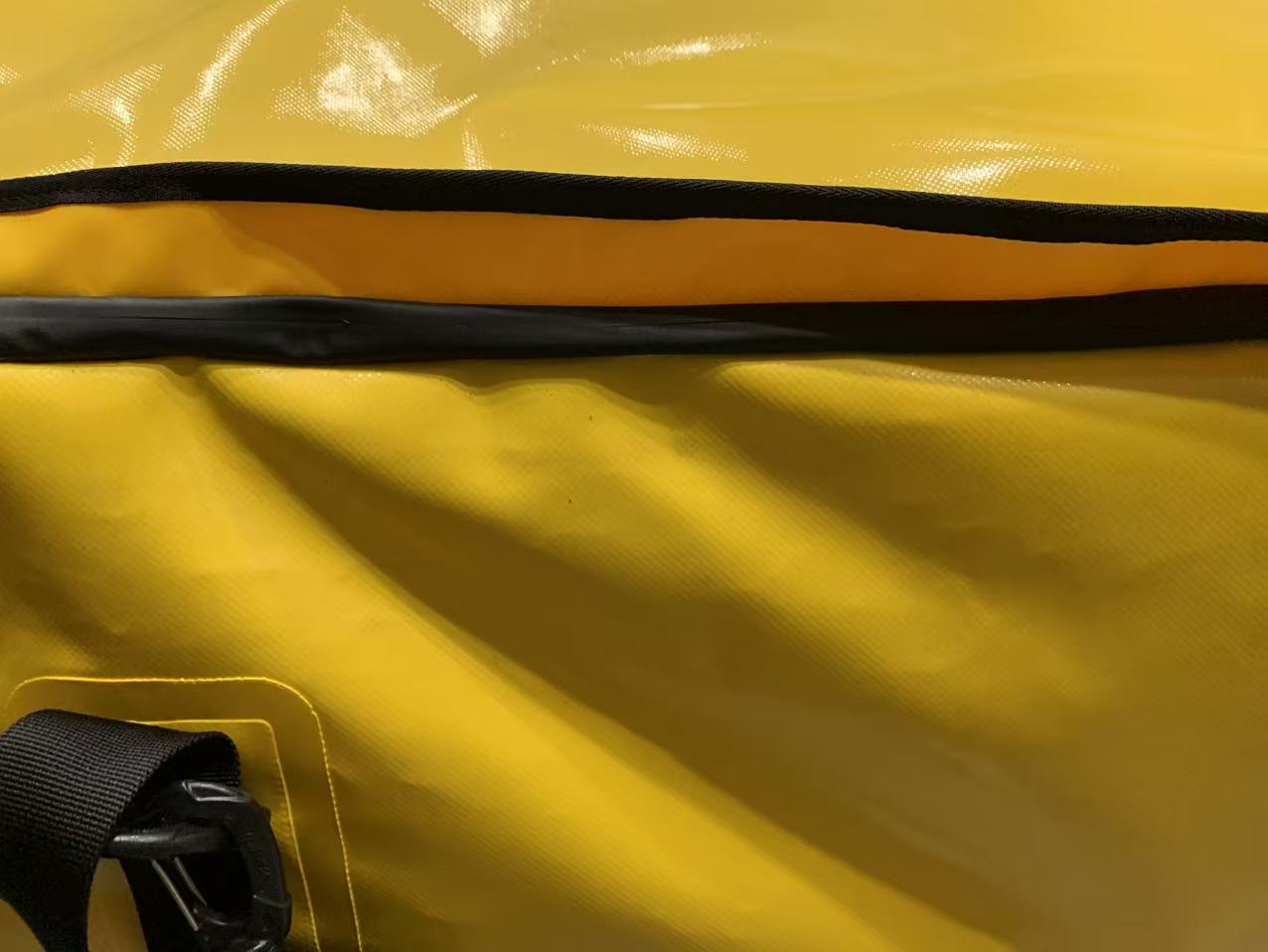

Các miếng vá neo TPU được hàn bằng RF thay thế tất cả các phần cứng được khâu trên các điểm chịu tải. Quy trình: một miếng gia cố bằng nylon phủ TPU, có kích thước để phân phối tải trọng dự kiến trên diện tích bề mặt phù hợp, được hàn RF vào mặt ngoài của túi tại mỗi vị trí gắn phần cứng. Vòng chữ D, vòng tay cầm và điểm neo MOLLE gắn vào miếng vá. Màng vỏ sơ cấp không bao giờ được đục lỗ. Trong quá trình thử nghiệm tải trọng phá hủy, phần cứng hoặc vải bị hỏng trước khi mối hàn nối với vỏ—điểm đính kèm không phải là liên kết yếu về cấu trúc.
Việc tích hợp mạng MOLLE tuân theo logic tương tự: các kênh được hàn bằng RF trên bề mặt bên ngoài thay vì phần đính kèm được khâu tạo ra các đường rò rỉ xuyên qua lớp vỏ. Túi chấp nhận các phụ kiện MILSPEC tiêu chuẩn mà không cần có các lỗ trên màng mà phần đính kèm MOLLE yêu cầu.
Mua sắm chiến thuật thực sự yêu cầu gì từđối tác OEM
Ba tình huống trên có chung một dạng lỗi mua sắm: thông số kỹ thuật phù hợp cho các ứng dụng thương mại ngoài trời được áp dụng cho bối cảnh chiến thuật hoặc SAR trong đó các dạng lỗi khác nhau đóng vai trò quan trọng. Việc xây dựng hoạt động đủ tốt để vượt qua thông số kỹ thuật bằng văn bản và không thành công khi sử dụng tại hiện trường vì thông số kỹ thuật bằng văn bản không nắm bắt được những gì môi trường vận hành thực sự yêu cầu.
Để ngăn chặn điều này đòi hỏi các thông số kỹ thuật mua sắm được xây dựng từ các kịch bản vận hành thay vì từ danh mục sản phẩm thương mại. Các thông số kỹ thuật giải quyết ba tình huống này—Xác nhận thủy tĩnh 1.0 Barvới các nắp kín khí cơ học, 840D TPU đã được kiểm tra độ uốn ở nhiệt độ lạnh đã được ghi lại, các miếng vá neo chịu tải hàn bằng RF và phần cứng không phản chiếu đã được NVG xác minh—tất cả đều cụ thể, có thể kiểm tra và ghi lại được. Chúng nằm trong đơn đặt hàng chứ không phải trong báo cáo sau hành động.
Khi đánh giá các đối tác OEM về túi khô chiến thuật hoặc SAR, các câu hỏi phân biệt là: Các bộ phận dây kéo có được kiểm tra áp suất riêng lẻ hay bằng cách lấy mẫu theo lô không? Thông số kỹ thuật TPU flex được xác thực ở nhiệt độ nào và thông số đó được xác thực như thế nào trên các lô nguyên liệu đầu vào thay vì giả định từ bảng dữ liệu của nhà cung cấp? Họ có thể tạo ra dữ liệu thử nghiệm lực kéo cho các miếng vá neo hàn bằng RF từ các mẫu sản xuất không? Họ có dự trữ phần cứng chiến thuật không phản chiếu như một mặt hàng tiêu chuẩn trong danh mục hay nó là một thành phần đặt hàng đặc biệt có hàm ý về thời gian thực hiện? Một nhà sản xuất có năng lực thực sự trong danh mục này sẽ có câu trả lời trực tiếp cho tất cả những vấn đề này.
Câu hỏi thường gặp
Hỏi: Tại sao túi khô chiến thuật nên sử dụng khóa kéo kín khí thay vì khóa dạng cuộn cho túi khô chiến thuật?
Đáp: Mặc dù nắp cuộn có hiệu quả cho mục đích sử dụng thông thường nhưng chúng dễ bị lỗi của con người—nếu không được cuộn chặt và đối xứng, chúng có thể bị rò rỉ khi ngập hoàn toàn. Khóa kéo kín khí cung cấp một vòng đệm cơ học tuyệt đối, hoàn hảo cần thiết để bảo vệ các thiết bị điện tử có giá trị cao trong quá trình chèn lội nước.
Hỏi: Túi khô TPU có thể chịu được nhiệt độ đóng băng mà không bị nứt không?
Trả lời: Có, Polyurethane nhiệt dẻo (TPU) cao cấp duy trì tính linh hoạt đàn hồi của nó trongmôi trường thời tiết cực lạnh, không giống như PVC, trở nên giòn và dễ bị vỡ hoặc nứt khi thao tác ở nhiệt độ dưới 0.
Hỏi: Hàn RF cải thiện khả năng chịu tải của ba lô quân sự như thế nào?
Trả lời: Thay vì khâu dây đeo nặng trực tiếp qua lớp vải không thấm nước (tạo ra các lỗ thủng và điểm yếu), phương pháp hàn RF sẽ kết hợp các tấm neo TPU dày vào mặt ngoài của túi. Điều này giúp phân bổ trọng lượng của đạn dược hoặc pin hạng nặng trên một khu vực rộng hơn mà không xuyên qua màng chống thấm.
